隨著經濟全球化和信息技術的迅速發展，企業生產資料的獲取與產品營銷范圍口趨擴大，社會生產、物資流通、商品交易及其管理方式正在并蔣繼續發生深刻的變革。與此相適應，被普遍認為企業在降低物質消耗、提高勞動生產率以外的“第三利潤源”的現代物流業正在世界范圍內廣泛興起。輸送機在自動化倉儲、工廠自動化等物流領域中是常用的也是非常重要的基本設備，輸送機根據不同的使用場合分為若干種類，如無動力滾筒輸送機、鏈條驅動滾筒輸送機、皮帶驅動滾筒輸送機、皮帶式輸送機等，本文介紹皮帶驅動滾筒型輸送機在設計過程中皮帶調整、設計等方面的技術難題。
1、皮帶驅動滾筒型輸送機的皮帶驅動設計簡圖

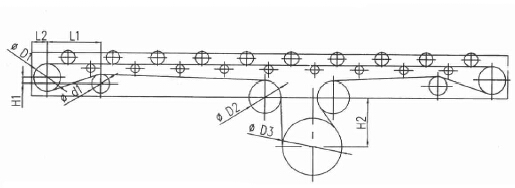

圖1是我們設計的某種皮帶驅動滾筒型輸送機皮帶驅動設計筒圖，在設計該類輸送機時，必須要明確輸送機的運行方向和是否有正反運行曲要求，對于不同的運行方向和有正反向運行要求時，設計皮帶驅動裝置在整個輸送機中的放置位置也不同。特別是有正反向運行要求時，在設計驅動部分時，要注意到包角問題，在這里不怍詳細闡述。
圖1 皮帶驅動滾筒輸送機皮帶驅動設計簡圖
2、皮帶驅動滾筒型輸送機的皮帶選型、調整裝置確定
(1)皮帶的選型
以S-141型號為例，該皮帶的中間層為帆布，內外層為NBR，技術參數如下：
皮帶的厚度t為2.3mm、重量為2.4kg/m2、斷裂強度δ為200N/mm。
最小彎曲半徑為R12.5、摩擦系數μ為0.7、工作溫度為-2O℃～+l00℃。
1％伸長量所受拉力為6N/mm。
(2)皮帶調整裝援

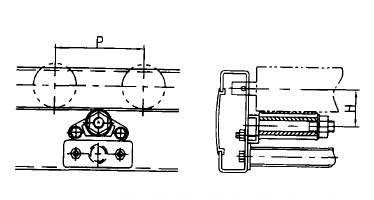

圖2為皮帶驅動滾筒型輸送機中皮帶調整裝置的安裝結構圖，圖中H=R(滾倚半徑)+t(皮帶厚度)+r(調整裝置中滾筒半徑)，P為輸送機滾筒節距(通常是100mm或者75mm)。
圖2 皮帶驅動滾筒型輸送機中皮帶調整裝置的結構圖

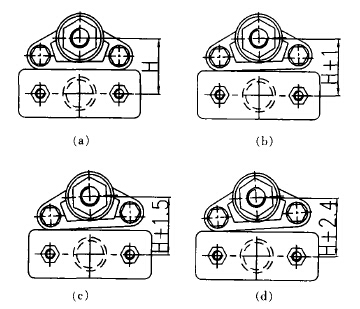

圖3為皮帶調整裝置在調整中的四個不同位置圖，從到位置調整H值(從H+0到H+2.4)，用來調整皮帶與滾筒之間的摩擦力，從而實現滾筒所需驅動力的大小。
圖3 皮帶調整裝置的四種不同位置圖
3、皮帶驅動滾筒型輸送機設計的其他注意事項
在設計此類輸送機時，同時要注意以下幾點：
(1)驅動皮帶一般放置于輸送機運輸貨物運行方向的右側邊；如果將驅動皮帶放置于滾筒的中問位置也可以，不過這種放置會對驅動皮帶的調整提出較高的要求。
