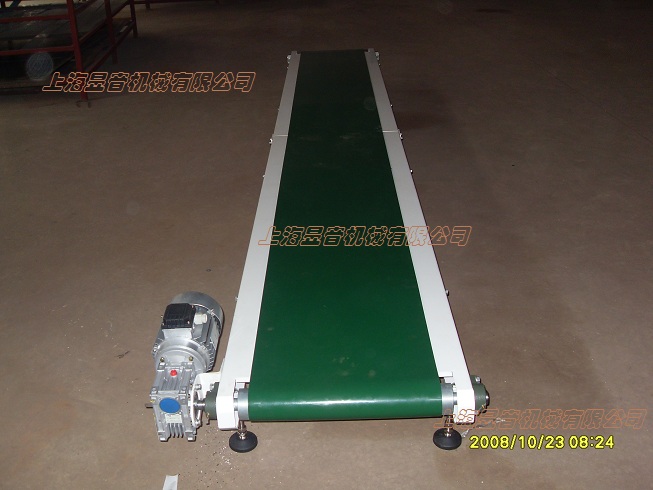

輸送機當中的CST系統是一個裝有濕式摩擦離合器反應盤的齒輪變速器，其之所以在皮帶輸送機工作當中實現起動、停車、調速和功率平衡的功能，是因為其能夠?qū)χ鳈C摩擦離合器反應盤進行行星傳動的差動控制。CST主機系統反應盤是根據牛頓流體力學的內摩擦定律來實現其差動控制功能的，這也是其正常運行的基本原理。CST輸送系統的自動監控的實現是建立在PLC之上的，其監視、控制、操作都是通過PLC的控制系統提供接口，由PLC進行即時信息的收集、分析和處理。從本質上來說，皮帶輸送機采用CST的目的是減緩或是平衡在運行過程當中，由于狀態瞬間改變而形成瞬時尖峰張力，通過時段緩沖低皮帶輸送機的應力作用，對其起到保護作用。
皮帶輸送機的監控系統是根據其功能分配主要分為兩大部分，即PLC和人機界面MHI，通過這兩部分的配合實現傳送監控、CST可控制啟動、故障檢測及保護裝置需求，這些實時信息在人機界面的觸摸屏上顯示。一般來說，采用的CST系統具備支持多種通信方式的功能，其系統構成包括電源模塊，CPU硬件模塊、開關量輸入輸出塊、繼電器觸點輸出模塊、模擬量輸入輸出模塊、高速計數模塊和通信模塊。
以SLC500作為監控系統的主框架系統，其在功能實現上包括模塊化處理器SLC 500/04、開關量輸入輸出模塊、模擬量輸入輸出模塊，頻率量輸入模塊等，每部分根據功能需要具備不同特點。SLC 500/04在SLC 500/03的基礎上改進和功能增補，添加了DH通訊功能，處理速率高。開關量輸入輸出模塊的LED即時指示每個I/0狀態，并且在此模塊的自鎖式裝置使得其取放靈活。模擬量輸入輸出模塊可有用戶進行選擇通道，以便鏈接各類電信號，并且輸出模塊具備高精度控制功能。頻率量輸入模塊選用1746-CTR4型號，其可自動校正編碼器和各種高速開關的輸入進行雙向頻率，出累計加數外，以HZ為單位脈沖速率檢測亦可實現。
為實現高性能的色彩顯示和突破空間限制，系統選用Panlview 600型號，觸摸屏，320*234分辨率，128個觸摸單元。為實現多點連接及現場操作，現場觸摸屏控制采用DH網絡和PLC通信。DH網絡能夠?qū)崿F(xiàn)基于PLC的點對點通信，傳輸距離可以達10000英尺。在PLC系統、計算機、數控設備、操作員界面等模塊的配合下，DH網絡可以實現遠程鏈路組態、編程、故障查詢等功能。http://www.jshuafei.com/輸送機技術整理發布。
