鏈板輸送機是煤化工行業中運送瀝青的主要輸送設備，安裝在焦油工序最末的瀝青采出工序上，主要完成液態瀝青從高置槽流出的冷卻、?；脱b車工作。鏈板輸送機性能的好壞直接影響瀝青運輸流程的作業效率。
1、存在的問題
①鏈條運行結構形式不合理；②鏈條傳動方式不合理；③運行負荷大，鏈條拉緊力大，各鉸支點磨損劇烈，零部件壽命有限；④大修周期短，對輸送設備功能發揮影響很大，同時也造成運行、維護費用高。
2、失效原因分析
(1)原鏈板輸送機鏈條主要由鏈板、長短軸、擋圈、底板、側板構成，鏈板的連接方式如圖1所示。鏈板直接套在長短軸上，鏈板下表面與滑道的相對運動方式為滑動摩擦，鏈條在經過彎道及頭尾輪時，與軸之間會產生相對轉動，尤其在頭輪處，在鏈輪牽引力的作用下，鏈板與軸之間強力張緊并相對轉動，由此產生劇烈磨損。在運動過程中鏈條直接在滑道上滑動，由于滑動摩擦因數大，導致鏈條的整體運行負荷大。

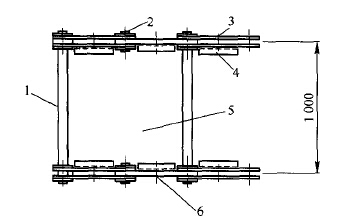

1-長軸；2-短軸；3-鏈板(δ=20mm)；4-角鋼；5-底板；6-鏈板(δ=40mm)
圖1 原鏈板連接方式
(2)鏈條在經過彎道和首尾鏈輪時會在負荷作用下分別轉動25°和60°，由于磨損是相互的，鏈板內孔在磨損軸的同時，也造成了自身的磨損，原設計的Φ40mm圓孔逐漸沿磨損面變長、變寬，形成腰形孔。由于閉合鏈條鏈板的內摩擦表面是重負荷摩擦表面，長期磨損中，它與腰形孔之間形成了危險截面，在沖擊載荷作用下，發生鏈板斷裂，斷裂位置如圖2所示。
(a)新鏈板 (b)磨損鏈板

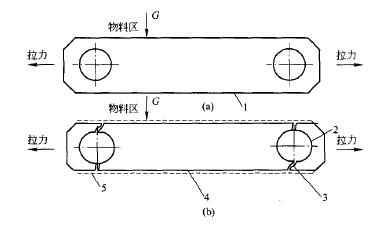

1-重負荷摩擦表面；2-形成腰形孔；3-危險截面；4-磨損后的鏈板表面；5-原鏈板上下表面
圖2 鏈板斷裂位置
(3)底板和側板腐蝕掉落失效。由于底板和側板長期在水溶性環境下工作，瀝青冷卻水中富含酚類、苯類介質，對普通碳素結構鋼腐蝕嚴重，導致底板、側板或焊縫腐蝕失效。
3、改進措施
利用滾輪直接將鏈條從滑道上托起，變滑動摩擦為滾動摩擦，減小運行負荷。如圖3所示。

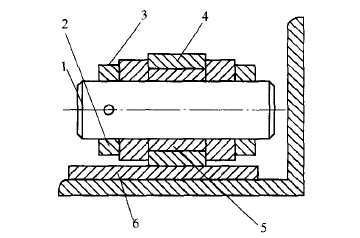

1-短軸；2-鏈板(δ=16mm)；3-擋圈；4-滾輪；5-滾套；6-磨板
圖3 滾輪安裝位置圖
(1)將鏈板從單雙鏈條結構，改為全雙鏈板結構，鏈板的厚度由原來一組鏈80mm減小為64mm，材質由原來的Q295變?yōu)镼345，以保證其抗拉強度。為達到延長鏈板和軸壽命的目的，需提高鏈板內孔的光潔度，因此需將原設計的基軸制的配合，改為基孔制的配合，在鏈板內孔加工到Φ40mm負公差的時候，用標準鉸刀一次鉸削成形，內壁光潔度達Ra3.2 m。
